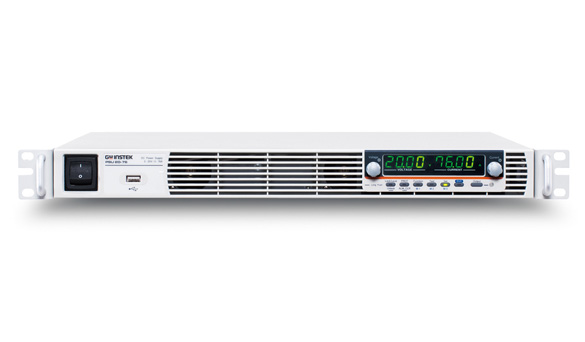

PSU系列（開關式）(PSU 6-200,PSU 8-180,PSU 12.5-120,PSU 15-100,PSU 20-76,PSU 30-50,PSU 40-38,PSU 50-30,PSU )

額定電壓輸出 : 6V / 8V / 12.5V / 15V / 20V / 30V / 40V / 50V / 60V/ 80V / 100V/ 150V/ 300V/ 400V/ 600V
額定功率輸出：1200W ~ 1560W
C.V/ C.C 優先模式，電壓/電流上升下降時間可調
串聯/ 并聯擴充能力：同型號串聯最多2臺(限定300V以下機種)，同型號并聯最多4臺
1U高及19”標準機架設計，3組預設功能
保護功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail
標配: USB, LAN, RS-232C, RS-485, 模擬控制接口
選配: GPIB、隔離式模擬接口（電壓控制型）、隔離式模擬接口（電流控制型）

產品敘述產品規格配件訂購信息下載

固緯PSU-系列是一款高功率密度設計的直流電源,高度為1U兼容于19"標準機架,適用于測試系統建置或系統整合商，彈性地選擇并整合到已有的測試系統。PSU-系列具有優越的電壓電流控制功能，共包含十五款機型，輸出電壓/電流分別從6V/200A到600V/2.6A，適用不同的測試環境及待測物，包括電子元件測試、微電阻、繼電器和Shunt電阻、12V/24V/48V電池仿真、車用電子裝置測試。
PSU-高壓系列適用于DC/DC轉換器的一次側輸入，也適用于伺服馬達(ServoMotor)生產應用。PSU也常被整合至零組件測量系統中，如電容老化檢測設備，600V直流偏壓應用;二極管老化測試設備;半導體生產設備;車用電子，8缸汽油發動機或12缸柴油發動機的ECU測試等。
利用同型號PSU機種進行串并聯的組合，可增加總輸出功率、總電流或總電壓，此涵蓋更寬的電壓、電流輸出可充分滿足各種不同的測量電壓或電流需求。PSU-系列是一個單一的輸出功率從1200W到1560W的可編程直流電源，而PSU-系列提供⒉組串聯連接模式(限定300V以下機種)或4組的并聯連接模式，因此本系列機種在串聯后的最高電壓為600V;在并聯后的最大電流為800A及最大輸出功率為6.24kW。
PSU-系列是一個可設定的定電流(CC)優先或定電壓(CV)優先的電源。PSU-系列電源，在定電壓或定電流的模式下，其輸出的電壓或電流的斜率可按使用者的測試需求進行調整。斜率設置區分為高速優先或斜率優先兩種。高速優先斜率設置為定電流(CC)或定電壓(CV)模式的電流或電壓變化以最高速進行。斜率優先模式為定電流(CC)或定電壓(CV)模式下允許用戶可調整斜率，可通過此功能進行上升斜率或下降斜率的調整控制。斜率優先模式適用于馬達測試時，調整輸出電壓上升時間，抑制啟動瞬間的浪涌電流，保護待測物。

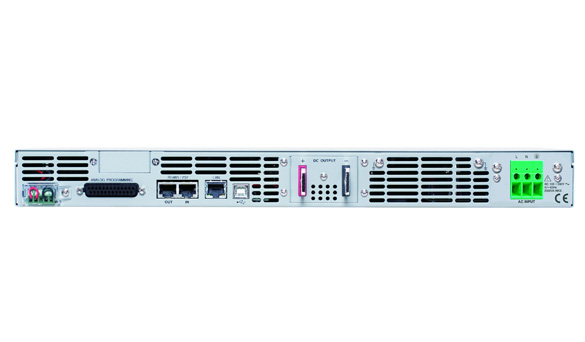

PSU也提供USB,LAN,RS-232C,RS-485,模擬控制接口及選配的CPIB、隔離模擬接口（電壓控制型)、隔離模擬接口(電流控制型)，是業界中接口支持最齊全的1U電源。通過PSU多點連接模式在使用LAN、USB 及GPIB遠程程控及slave擴充時，無需另外使用switch/Hub、GPIBcable。可幫助客戶于LAN、USB通訊時，無需另外購買連接slave裝置用的擴充裝置。
PSU-系列提供用戶彈性的設定High/LowLevel或是1~60ms脈沖寬度的Triggerinput或Triggeroutput信號。Triggerinput可以控制PSU依據設定來輸出或者加載默認的電壓電流及內存參數。相對也可以在PSU輸出時或加載默認的電壓電流及內存參數時，從PSU產生對應的Triggeroutput信號。

快速選型

型號	電流	電壓	功率	功能	標配接口
PSU 6-200	200A	6V	1200W	開關	USB/RS232/LAN
PSU 8-180	180A	8V	1440W	開關	USB/RS232/LAN
PSU 12.5-120	120A	12.5V	1500W	開關	USB/RS232/LAN
PSU 15-100	100A	15V	1500W	開關	USB/RS232/LAN
PSU 20-76	76A	20V	1520W	開關	USB/RS232/LAN
PSU 30-50	50A	30V	1500W	開關	USB/RS232/LAN
PSU 40-38	38A	40V	1520W	開關	USB/RS232/LAN
PSU 50-30	30A	50V	1500W	開關	USB/RS232/LAN
PSU 60-25	25A	60V	1500W	開關	USB/RS232/LAN
PSU 80-19	19A	80V	1520W	開關	USB/RS232/LAN
PSU 100-15	15A	100V	1500W	開關	USB/RS232/LAN
PSU 150-10	10A	150V	1500W	開關	USB/RS232/LAN
PSU 300-5	5A	300V	1500W	開關	USB/RS232/LAN
PSU 400-3.8	3.8A	400V	1520W	開關	USB/RS232/LAN
PSU 600-2.6	2.6A	600V	1560W	開關	USB/RS232/LAN

詳細規格
		PSU-LV
型號	PSU	6-200	8-180	12.5-120	15-100	20-76	30-50	40-38	50-30
額定輸出電壓	V	6	8	12.5	15	20	30	40	50
額定輸出電流	A	200	180	120	100	76	50	38	30
額定輸出功率	W	1200	1440	1500	1500	1520	1500	1520	1500
定電壓模式
電源調節率	mV	2.6	2.8	3.25	3.5	4	5	6	7
負載調節率	mV	2.6	2.8	3.25	3.5	4	5	6	7
輸出漣波及雜訊p-p	mV	60	60	60	60	60	60	60	60
輸出漣波及雜訊r.m.s.	mV	8	8	8	8	8	8	8	8
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
偵測補償電壓 (single wire)	V	1	1	1	1	1	1.5	2	2
上升時間 Rated load	ms	80	80	80	80	80	80	80	80
上升時間 No load	ms	80	80	80	80	80	80	80	80
下降時間Rated load	ms	10	50	50	50	50	80	80	80
下降時間No load	ms	500	600	700	700	800	900	1000	1100
負載變動回復時間	ms	1.5	1.5	1	1	1	1	1	1
定電流模式
電源調節率	mA	22	20	14	12	9.6	7	5.8	5
負載調節率	mA	45	41	29	25	20.2	15	12.6	11
輸出漣波及雜訊r.m.s.	mA	400	360	240	200	152	125	95	85
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
保護功能
過電壓保護 (OVP)設定范圍	V	0.6-6.6	0.8-8.8	1.25-13.75	1.5-16.5	2.0-22.0	3.0-33.0	4.0-44.0	5.0-55.0
過電壓保護 (OVP)設定精度	mV	60	80	125	150	200	300	400	500
過電流保護 (OCP)設定范圍	A	5-220	5-198	5-132	5-110	5-83.6	5-55	3.8-41.8	3.0-33
過電流保護 (OCP)設定精度	mA	4000	3600	2400	2000	1520	1000	760	600
界面相容性
USB	類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類）
LAN	MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼
RS-232 / RS-485	符合EIA232D / EIA485 規格
GPIB (Factory Option)	SCPI - 1993, 符合IEEE 488.2 標準的接口
一般
重量	主機本體小于 8.7kg
尺寸	423mm×43.6mm×447.2mm(WxHxD)
散熱	內部風扇強制風冷
電磁相容性	符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品
安全性	符合歐洲低壓指令73/23/EEC，并帶有CE標志
耐壓	輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150<Vout≦600;輸出至接地 : 1500Vdc / 1min
絕緣阻抗	輸出至接地；輸入至接地；輸入至輸出: 100MΩ 或更大 (DC 1000V)

詳細規格
		PSU-LV		PSU-HV
型號	PSU	60-25	80-19	100-15	150-10	300-5	400-3.8	600-2.6
額定輸出電壓	V	60	80	100	150	300	400	600
額定輸出電流	A	25	19	15	10	5	3.8	2.6
額定輸出功率	W	1500	1520	1500	1500	1500	1520	1560
定電壓模式
電源調節率	mV	8	10	12	17	32	42	62
負載調節率	mV	8	10	12	17	32	42	62
輸出漣波及雜訊p-p	mV	60	80	80	100	150	200	300
輸出漣波及雜訊r.m.s.	mV	8	8	8	10	25	40	60
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
偵測補償電壓 (single wire)	V	3	4	5	5	5	5	5
上升時間 Rated load	ms	80	150	150	150	150	200	250
上升時間 No load	ms	80	150	150	150	150	200	250
下降時間Rated load	ms	80	150	150	150	150	200	250
下降時間No load	ms	1100	1200	1500	2000	2500	3000	4000
負載變動回復時間	ms	1	1	1	2	2	2	2
定電流模式
電源調節率	mA	4.5	3.9	3.5	3	2.5	2.38	2.26
負載調節率	mA	10	8.8	8	7	6	5.76	5.52
輸出漣波及雜訊r.m.s.	mA	75	57	45	35	25	17	12
溫度系數		100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱
保護功能
過電壓保護 (OVP)設定范圍	V	5-66	5-88	5 - 110	5 - 165	5 - 330	5 - 440	5 - 660
過電壓保護 (OVP)設定精度	mV	600	800	1000	1500	3000	4000	6000
過電流保護 (OCP)設定范圍	A	2.5-27.5	1.9-20.9	1.5 - 16.5	1-11	0.5 - 5.5	0.38 - 4.18	0.26 - 2.86
過電流保護 (OCP)設定精度	mA	500	380	300	200	100	76	52
界面相容性
USB	類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類）
LAN	MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼
RS-232 / RS-485	符合EIA232D / EIA485 規格
GPIB (Factory Option)	SCPI - 1993, 符合IEEE 488.2 標準的接口
一般
重量	主機本體小于 8.7kg
尺寸	423mm×43.6mm×447.2mm(WxHxD)
散熱	內部風扇強制風冷
電磁相容性	符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品
安全性	符合歐洲低壓指令73/23/EEC，并帶有CE標志
耐壓	輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150<Vout≦600;輸出至接地 : 1500Vdc / 1min
絕緣阻抗	輸出至接地；輸入至接地；輸入至輸出: 100MΩ 或更大 (DC 1000V)

點擊下載

附件資訊
CD-ROM x 1(使用手冊,編程手冊), 輸出端子蓋×1，模擬控制插座套件×1，電源線，輸出端M8螺絲組×1（僅適用于PSU 6-60V機種），輸入端子蓋×1，1U手把（RoHS),1U托架（左，RoHS）,1U托架（右，RoHS），包裝清單*CTC GW/Instek日本使用（RoHS)

選購配件

PSU-001 前框濾網套件(返廠)

PSU-01B 總線條，用于并聯2臺
PSU-01C 數據線，用于并聯2臺
PSU-02B 總線條，用于并聯3臺
PSU-02C 數據線，用于并聯3臺
PSU-03B 總線條，用于并聯4臺
PSU-03C 數據線，用于并聯4臺
PSU-232 RS232 線，帶 DB9 連接套件
PSU-485 RS485 線，帶 DB9 連接套件
PSU-01A 2臺PSU垂直堆疊連接，2U手柄×2,連接板×2
PSU-02A 3臺PSU垂直堆疊連接，3U手柄×2,連接板×2
PSU-03A 4臺PSU垂直堆疊連接，4U手柄×2,連接板×2
PSU-ISO-I PSU-ISO-I獨立電流遠程控制卡(返廠)
PSU-ISO-V PSU-ISO-V獨立電壓遠程控制卡(返廠)
GTL-246 USB 數據線, USB 2.0A-B類,4P
GRM-001 滑塊 2 pcs/set,PSU 選配
PSU-GPIB GPIB 接口卡(返廠)
GPW-001 UL/CSA 電源線 3m,PSU 選配
GPW-002 VDE 電源線 3m,PSU 選配
GPW-003 PSE 電源線 3m,PSU 選配

GTL-259 RS232 線材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-260 RS485 線材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-261 串聯傳輸線(MASTER+TERMINAL, 0.5M)
GTL-262 串聯傳輸線(SLAVE, 0.5M)

PSU 100-15 1500W可編程開關直流電源

PSU 150-10 1500W可編程開關直流電源

PSU 300-5 1500W可編程開關直流電源

PSU 400-3.8 1520W可編程開關直流電源

PSU 600-2.6 1560W可編程開關直流電源

PSU 6-200 1200W可編程開關直流電源

PSU 8-180 1440W可編程開關直流電源

PSU 12.5-120 1500W可編程開關直流電源

PSU 15-100 1500W可編程開關直流電源

PSU 20-76 1520W可編程開關直流電源

PSU 30-50 1500W可編程開關直流電源

PSU 40-38 1520W可編程開關直流電源

PSU 50-30 1500W可編程開關直流電源

PSU 60-25 1500W可編程開關直流電源

PSU 80-19 1520W可編程開關直流電源
