PFR-100系列（開關式）(PFR-100L，PFR-100M)

五倍定功率輸出
自然對流冷卻設計(無風扇結構)
三點記憶儲存功能
輸出ON/OFF延遲時間功能
CV, CC 優先模式
電壓/電流斜率可調功能
泄放電路控制
保護功能: OVP, OCP, AC FAIL及OTP

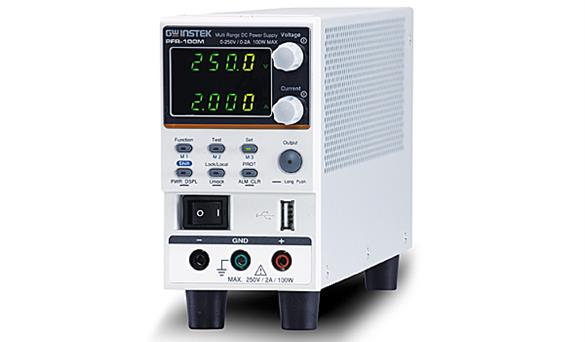

支援前面板和后面板輸出
內建 USB 和 RS-232/485介面. 選配: LAN+GPIB.
網路監視與控制(PFR-100內建網絡伺服器)
外部模擬控制和監控功能、遠端電壓補償偵測功能

產品敘述產品規格配件訂購信息下載

PFR-100系列是小型高性能可編程直流電源,由于有良好的轉換效率,因此采用自然對流設計。無風扇結構使操作人員可以在安靜的環境中更專注于實驗和測試。不會因為風扇的運轉而吸入灰塵及雜物,因此,與風扇電源相比,PFR-100系列的使用壽命更長。

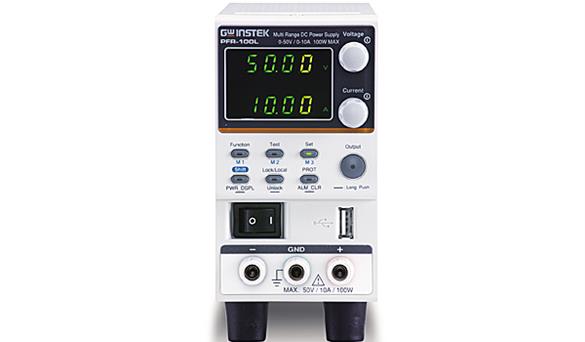

PFR-100系列是一款具有5倍定功率的電源, 滿足需要電壓及電流操作范圍更廣的使用者, 額定100W的PFR-100提供二個型號,PFR-100L 最高輸出電壓達 50V(at 2A)或最大輸出電流 10A(at 10V), PFR-100M 最高輸出電壓達250V (at 0.4A) 或最大輸出電流2A(at 50V)。

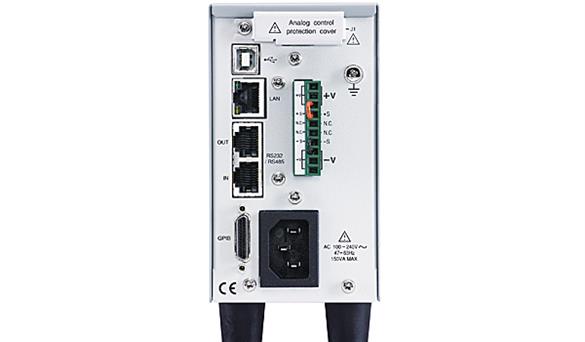

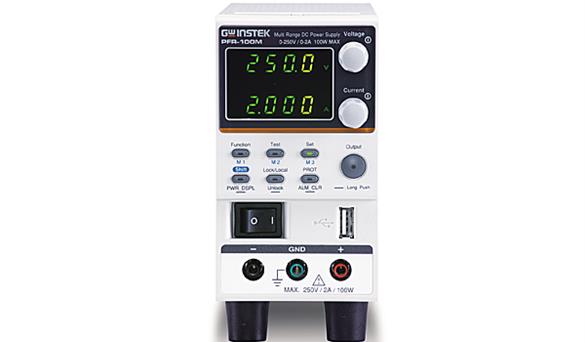

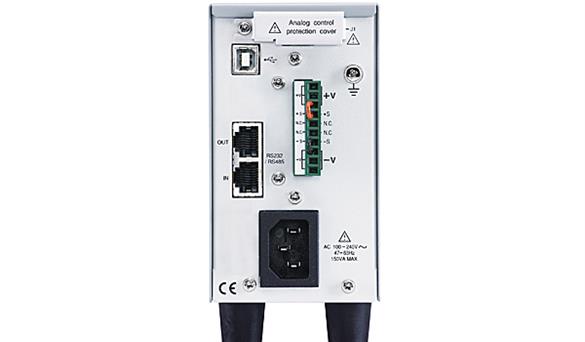

PFR-100 系列提供前面板和后面板輸出端子。前面板輸出端子可以幫助用戶在調整前面板功能鍵的同時縮短測試線更換時間。后面板輸出端子便于機架安裝的接線操作。3U的高度,70mm的寬度和2.5KG的重量大大提高了PFR-100系列的便攜性。此外,多點模式允許用戶無需使用交換機/集線器即可控制多達31臺PFR-100系列,幫助用戶節省設備成本。
PFR-100的LAN接口是以太網端口。PFR-100還具有內置的Web服務器和直觀的用戶界面。用戶通過包括Internet Explorer,Mozilla Firefox 或 Android 手機在內的通用瀏覽器, 可以隨時隨地監控 PFR-100 的測試和測量。用戶不但可以通過互聯網遠程監控 PFR-100,還可以遠程觀家和調整實驗室的 PFR-100,PFR-100 系列可以監測輸出狀態, 包括OVP,OCP,UVL；并可檢查系統信息,例如本機的序列號,固件版本和互聯網設置。用戶可以遠程調整PFR-100設置,包括輸出電壓/電流,電壓/電流的斜率,泄放電路控制,OCP,輸出電壓的延遲時間和蜂鳴器設置。
PFR-100系列提供特殊功能以滿足不同負載特性的測試要求。CC優先模式可應用于具有二極管特性的DUT,以防止DUT受到浪涌電流的損害。電壓的緩慢上升時間也可以保護坡測器件免受浪涌電流,特別是對于容性負載的測試。啟動泄放電路控制(Bleeder circuit control)當電源關閉或斷開負截時,泄放電阻將消耗濾波電容中的電量。若沒有泄放電阻,電源的濾波電容可能仍帶電,造成潛在危險,在自動測試系統中,泄放電阻可讓PFR-100快速放電回復到預備狀態等待下一次的執行。

快速選型

型號	電流	電壓	功率	前后面板輸出	標配接口
PFR-100L	10A	50V	100W	YES	USB/RS232
PFR-100M	2A	250V	100W	YES	USB/RS232

詳細規格
型號	PFR-100L	PFR-100M
輸出容量
額定電壓	50V	250V
額定電流	10A	2A
額定功率	100W	100W
定電壓模式(CV)
*負載調節率 (2)**	10mV	33mV
*電源調節率 (1)**	3mV	5mV
Regulation(CC)
*負載調節率 (9)**	10mA	3.2mA
*電源調節率 (1)**	8mA	1.2mA
*輸出漣波及雜訊(3)**
*Vp-p (4)**	50mV	150mV
*Vr.m.s.(5)**	4mV	15mV
A r.m.s.	10mA	2mA
程控精確度
電壓0.1% of setting +	40mV	200mV
電流0.2% of setting +	20mA	2mA
量測精確度
電壓0.1% of reading +	40mV	200mV
電流0.2% of reading +	20mA	2mA
反應時間
上升時間 *(6)Rated load**	50ms	200ms
下降時間 *(7)Rated load**	100ms	300ms
No load	500ms	3000ms
*負載變動回復時間 (8)**	1.5ms	2ms
程控解析度
電壓	2mV	10mV
電流	1mA	0.1mA
量測解析度
電壓	2mV	10mV
電流	1mA	0.1mA
保護
過電壓 (OVP)Setting range	5 - 55V	5 - 275V
過電流 (OCP)Setting range	1~11A	0.2 - 2.2A
低電壓限制 (UVL)Setting range	0 - 52.5VV	0 - 52.5V
過溫度保護(OTP)Operation	Turn the output off.
低輸入電源保護 (AC-FAIL)Operation	Turn the output off.
電源限制(POWER LIMIT)Operation	Turn the output off.
前面板顯示, 4 位
電壓0.1% of reading +	40mV	200mV
電流0.2% of reading +	20mA	2mA
環境條件
操作溫度	0?C to 40?C
儲存溫度	-20?C to 70?C
操作濕度	20% to 80% RH; No condensation
儲存濕度	20% to 85% RH; No condensation
溫度系數(30分鐘暖機后)
電壓	100ppm/℃
電流	200ppm/℃
其它
類比控制	Yes
界面	USB, RS-232/ RS-485; Factory option: LAN/ GPIB
電源輸入	85 ~ 265VAC, 47~63Hz, single pahse
尺寸& 重量	70(W) × 124(H) × 300(D) mm; Approx. 3kg

點擊下載

標準配件
CD (使用手冊,程控手冊) x 1,電源線x 1
GTL-134 測線 x 1, 配件包,
GTL-104A 測線 & PFR-001 配件組 (PFR-100L)
GTL-105A 測線 & PFR-002 配件組(PFR-100M)

選配 (原廠安裝)

PFR-GL LAN + GPIB界面

選配配件

GTL-258 GPIB線材, 2000mm
PSU-232 RS-232 線材(DB9連接套件)
PSU-485 RS-485 線材(DB9連接套件)
GTL-246 USB 線材(USB 2.0 Type A- Type B線材,
GRA-431-J-100 機架(JIS)AC 100V

GRA-431-J-200 機架(JIS)AC 200V

GRA-431-E-100機架(EIA)AC 100V

GRA-431-E-200機架(EIA)AC 200V

GTL-259 RS232 線材(DB9 to RJ45, 2M ,PFR/PSU OPT)

GTL-260 RS485 線材(DB9 to RJ45, 2M ,PFR/PSU OPT)
GTL-261 串聯傳輸線(MASTER+TERMINAL, 0.5M)
GTL-262 串聯傳輸線(SLAVE, 0.5M)

PFR-100L(0~50V/ 0~10A / 100W)無風扇多量程直流電源供應器

PFR-100M(0~250V/ 0~2A / 100W)無風扇多量程直流電源供應器
