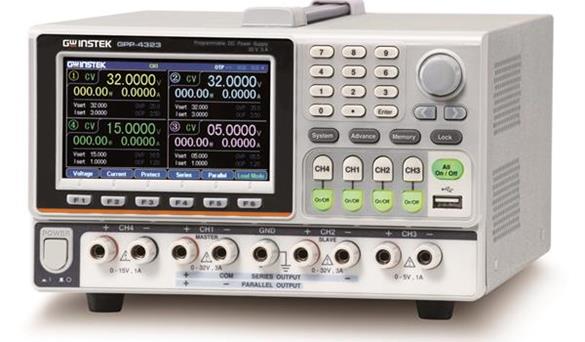

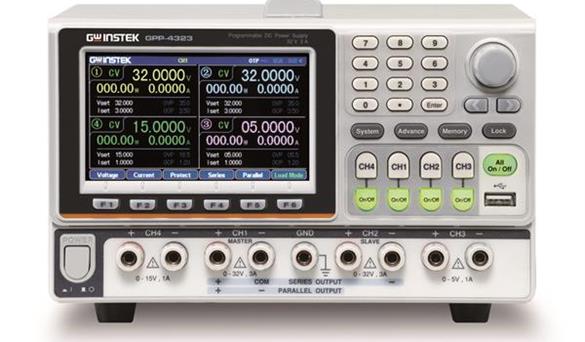

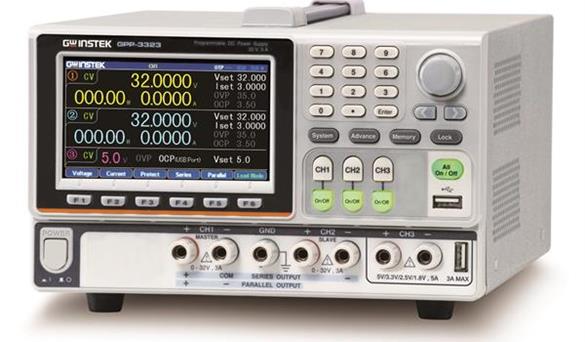

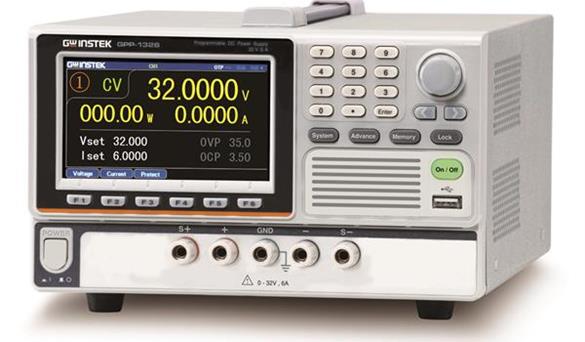

GPP-系列（線性）(GPP-1326,GPP-2323,GPP-3060,GPP-6030,GPP-3650,GPP-3323,GPP-4323)

4.3" TFT LCD 顯示屏
支持設定值、測量值及輸出波形顯示
負載功能(CC/CV/CR 模式)
設定分辨率:1mV/ 0.1mA；回讀分辨率:0.1mV/0.1mA
低漣波噪聲: ≤350uVrms/ ≤2mArms
瞬態響應時間: ≤50uS
具有硬件實現過壓保護/過流保護/過溫保護
延時功能/輸出監測功能/輸出記錄器功能
序列式輸出功能，內置8種常用波形
GPP-三通道機型支持USB(Type A)端子輸出

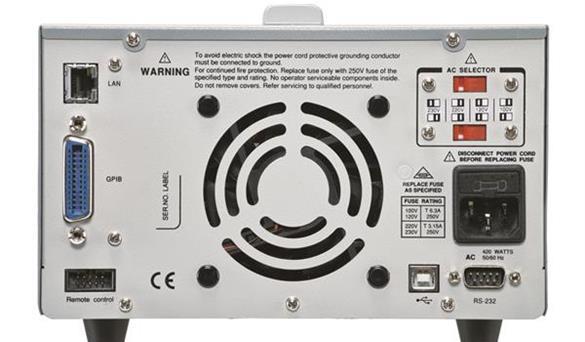

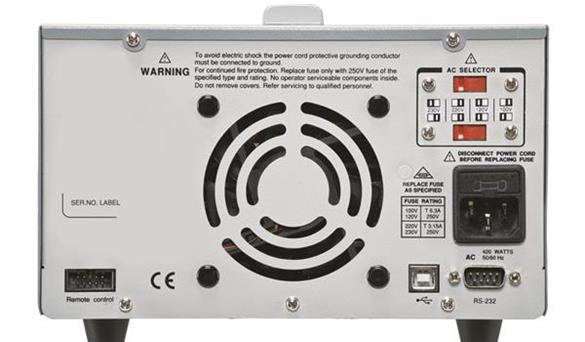

標配：RS-232、USB、Ext I/O ；選配： LAN、GPIB+LAN

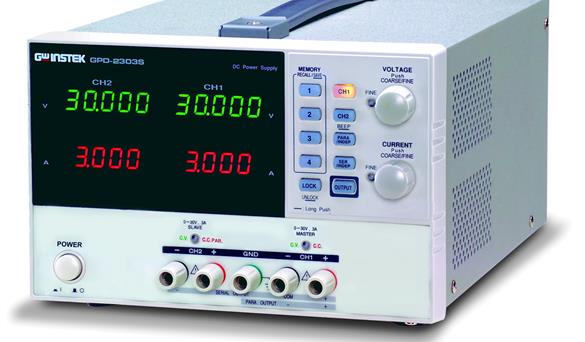

兼容GPD-X303S系列直流電源的指令

產品敘述產品規格配件訂購信息下載

GPP- 系列多通道可編程直流電源，輸出功率高達385W，共包含六款機型:分別是單通道輸出的GPP-1326, 雙通道輸出的GPP-2323, 三通道輸出的GPP-3323、GPP-3060、GPP-6030、GPP-3650和四通道輸出的GPP-4323。此系列不僅提供各通道獨立輸出開關，并提供1mV/0.1mA設定分辨率、低漣波噪聲特性 ≦350uVrms/≦2mArms及 ≦50uS輸出瞬態回復能力。

CH1和CH2的串聯與并聯使用，GPP-的Tracking Function采用內部線路將輸出端自動切換成串聯或并聯輸出，無需額外的外部配線，提供用戶不僅是操作程序上的便利，而且可以提供更穩定的輸出；它廠Tracking Function設計，串聯或并聯的輸出還需要額外的外部配線連接，然而過長、過細或不一致的外部配線都有可能造成不精確的電壓或電流輸出。

GPP系列提供最多7 種顯示模式(不同機型有差別)，包含單一通道或多通道的設定值、測量值及波形顯示。利用GPP系列的輸出監測功能(Monitor)，可以讓用戶依據需求設定測試條件，于量測過程中產生警報或停止輸出，中止量測并保護客戶的待測物；應用輸出記錄功能可以記錄GPP系列的輸出電壓、電流存成(*.REC) 或(*.CSV)檔案，供用戶匯入PC軟體作圖形分析或自行載入到Excel做分析。

GPP-的CH1/CH2設計有負載（Load）功能，單一臺電源可以滿足基本電池充放電測試，通道1(Ch1)及通道2(Ch2)不僅可以提供電源輸出，而且內建定電壓拉載(CV)、定電流拉載(CC)及最大1KΩ定電阻拉載(CR)功能，所以用戶無需另外使用電子負載進行放電測試。

GPP系列的通道1(Ch1)和通道2(Ch2)提供序列式輸出功能(Sequence)，此功能不僅可以讓用戶自行編輯電源輸出波形，也可以讓用戶設定序列式的定電壓(CV)或定電流(CC)拉載功能。例如序列式電源輸出或者動態負載的模擬測試。為了簡化波形編輯，GPP系列序列式輸出功能，在Templet waveform內建8種常見的波形，包含Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall波形供用戶直接調用輸出。

完善的保護功能OVP/OCP/OPP/OTP，其中OVP/OCP/OTP的功能保護機制采用硬體線路實現，與采用軟體實現保護的競爭者相比，有反應時間快的優點。OVP/OCP功能可以讓用戶依據待測物條件，設定保護動作點（除GPP-3323的CH3）。OPP只在負載功能工作時激活。Delay Function則可以控制通道1(Ch1)或通道2(Ch2)電源輸出期間或不輸出期間的時間長短。

此外，Trigger In/ Trigger Out功能可以同步外部裝置；GPP-3323/3060/6030通道3(Ch3)增加3A USB(Type A)輸出端子，可以做USB充電測試；智能溫控風扇可以依據功率器件的溫度，調整轉速，降低不必要的噪音。輸出值設定及Sequence/Delay/Recorder功能分別提供10組存儲(memory)供使用，且可利用U盤載入/儲存。GPP系列除了標配有RS-232C及USB遠程接口外，還有可選配的LAN或LAN+GPIB接口，方便于不同的用戶需求。指令上符合SCPI的要求，且可兼容GPD-x303S系列直流電源的指令。

GPP數據記錄功能操作演示https://v.youku.com/v_show/id_XNDYyMTc4ODk0MA==.html

GPP負載功能演示操作 https://v.youku.com/v_show/id_XNDYyMTc4ODkzNg==.html

GPP序列存儲功能 https://v.youku.com/v_show/id_XNDYyMTc5MDY2NA==.html

GPP序列調出功能https://v.youku.com/v_show/id_XNDYyMTc5MDY2MA==.html

GPP中文顯示設置 https://v.youku.com/v_show/id_XNDYyMTc5MTE4OA==.html

GPP操作視頻https://v.youku.com/v_show/id_XNDg4NDY0MzUyMA==.html

快速選型

型號	最大電流	最大電壓	通道數	備注	標配接口
GPP-1326	6A	32V	1	32V/6A	USB/RS232/I/O
GPP-2323	3A	32V	2	32V/3A,32V/3A	USB/RS232/I/O
GPP-3060	6A	30V	3	30V/6A,30V/6A,5V/5A	USB/RS232/I/O
GPP-6030	3A	60V	3	60V/3A,60V/3A,5V/5A	USB/RS232/I/O
GPP-3323	5A	32V	3	32V/3A,32V/3A,5V/5A	USB/RS232/I/O
GPP-4323	3A	32V	4	32V/3A,32V/3A,5V/1A,15V/1A	USB/RS232/I/O
GPP-3650	5A	36V	3	36V/5A,36V/5A,5V/5A	USB/RS232/I/O

詳細規格
		GPP-3060			GPP-6030
輸出模式	通道	CH1	CH2	CH3	CH1	CH2	CH3
	電壓	0~30V	0~30V	1.8/2.5/3.3/5.0V	0~60V	0~60V	1.8/2.5/3.3/5.0V
	電流	0~6A	0~6A	5A	0~3A	0~3A	5A
	Tracking 串聯電壓	0~60V		----	0~120V		----
	Tracking 并聯電流	0~12A			0~6A
恒壓操作	線性調節	≤0.01%+3mV
	負載調節	≤0.01%+5mV (額定電流≤10A)

	紋波 & 噪聲 (5Hz - 1MHz)	≤1mVrms
	恢復時間	≤100μs（50%負載變動，最小負載0.5A）
恒流操作	線性調節	≤0.01%+3mA
	負載調節	≤0.01%+3mA
	紋波 & 噪聲	≤2mArms
編程分辨率	編程電壓分辨率	1mV			2mV
	編程電流分辨率	0.2mA			0.1mA
Tracking操作 (CH1,CH2)	Tracking 誤差	主機≤ 0.1% +10mV (空載 , 帶載加載調節≤100mV)			主機≤ 0.2% +20mV (空載 , 帶載加載調節≤100mV)
	并聯調節	線性:≤ 0.01% + 3mV
		負載:≤ 0.01% + 5mV (額定電流 ≤ 10A) ;≤ 0.02% + 5mV (額定電流 > 10A)
	串聯調節	線性:≤ 0.01% + 5mV；負載:≤ 200mV
	紋波 & 噪聲 (5Hz - 1MHz)	≤2mVrms,5Hz~1MHz
CH3 操作	輸出電壓	1.8V/2.5V/3.3V/5.0V, ±5%
	輸出電流	5A
	線性調節	≤3mV
	負載調節	≤5mV
	紋波 & 噪聲	2mVrms(5Hz~1MHz)
	瞬態恢復時間	≤100us
	USB端口輸出	1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter	電壓分辨率	0.1mV		-	0.1mV		-
	電流分辨率	0.1mA			0.1mA
	設置精度	≤±(0.03% + 10mV)		-	≤±(0.03% + 10mV)		-
		≤±(0.30% + 10mA)		-	≤±(0.30% + 10mA)		-
	回讀精度	≤±(0.03% + 10mV)		-	≤±(0.03% + 10mV)		-
		≤±(0.30% + 10mA)		-	≤±(0.30% + 10mA)		-
DC負載特性	通道	2			2
	顯示功率	0~50.00W			0~50.00W
	顯示電壓	1~32.00V			1~62.00V
	顯示電流	0~6.200A			0~3.200A
	CV 模式范圍	1.500V ~ 32.00V			1.500V ~ 62.00V
	分辨率	10mV			10mV
	設定精度	≤0.1%+30mV			≤0.1%+30mV
	讀取精度	≤0.1%+30mV			≤0.1%+30mV
	CC 模式范圍	0 ~ 3.200A			0 ~ 3.200A
	分辨率	1mA			1mA
	設定精度	≤0.3%+10mA			≤0.3%+10mA
	讀取精度	≤0.3%+10mA			≤0.3%+10mA
	CR 模式范圍	1 ~ 1K Ω			1 ~ 1K Ω
	分辨率	1 Ω			1 Ω
	設定精度	≤±(3%+1 Ω) 電壓≥			≤±(3%+1 Ω) (電壓≥
	讀取精度	0.1V, 電流≥0.1A)			0.1V, 電流≥0.1A)
隔離	機架和端子	≥20MΩ (DC 500V)
	機架和AC電源線	≥30MΩ (DC 500V)
環境條件	操作溫度	0~40℃
	存儲溫度	-10~70℃
	操作濕度	≤80% RH
	存儲濕度	≤70% RH
其他	電源	AC100V/120V/220V/ 230V±10%, 50/60Hz
	尺寸& 重量	213(W)x 145(H) x 362(D) mm ; 約 10kg

詳細規格
		GPP-4323				GPP-3323			GPP-2323		GPP-1326
輸出模式	通道	CH1	CH2	CH3	CH4	CH1	CH2	CH3	CH1	CH2	CH1
	電壓	0~32V	0~32V	0~5V	0~15V	0~32V	0~32V	1.8/2.5/3.3/5.0V	0~32V	0~32V	0~32V
	電流	0~3A	0~3A	0~1A	0~1A	0~3A	0~3A	5A	0~3A	0~3A	0~6A
	Tracking 串聯電壓	0~64V		----		0~64V		----	0~64V		----
	Tracking 并聯電流	0~6A				0~6A			0~6A
恒壓操作	線性調整率	≤0.01%+3mV
	負載調整率	≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A)
	紋波 & 噪聲(5Hz - 1MHz)	≤350μVrms/2mVpp		≤1mVrms		≤350μVrms/2mVpp		≤2mVrms	≤350μVrms/2mVpp		≤500μVrms/6mVpp
	恢復時間	≦50μs				≤50μs			≤50μs		≤100μs
恒流操作	線性調整率	≦0.2%+3mA
	負載調整率	≦0.2%+3mA
	紋波 & 噪聲	≦2mArms				≤2mArms			≤2mArms		≤4mArms
編程分辨率	編程電壓分辨率	1mV				1mV		-	1mV		1mV
	編程電流分辨率	0.1mA				0.1mA		-	0.1mA		0.2mA
Tracking操作 (CH1,CH2)	Tracking 誤差	主機≦0.1%+10mV of Master(0~32V) ，空載，帶載加載調節≦100mV)
	并聯調整率	線性: ≦0.01%+3mV負載:≦0.01%+3mV(額定電流≦3A) ≦0.02%+5mV(額定電流＞3A)
	串聯調整率	線性: ≦0.01%+5mV負載:≦100mV
	紋波 & 噪聲(5Hz - 1MHz)	≤1mVrms
CH3 Operation for (3323)	輸出電壓	1.8V/2.5V/3.3V/5.0V, ±5%
	輸出電流	5A
	線性調整率	≦3mV
	負載調整率	≦5mV
	紋波 & 噪聲	2mVrms(5Hz~1MHz)
	瞬態恢復時間	100us
	USB 端口輸出	1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter	電壓分辨率	0.1mV				0.1mV		-	0.1mV		0.1mV
	電流分辨率	≤±(0.03% + 10mV)≤±(0.30% + 10mA)				≤±(0.03% + 10mV)≤±(0.30% + 10mA)			≤±(0.03% + 10mV)≤±(0.30% + 10mA)		≤±(0.03% + 10mV)≤±(0.30% + 10mA)
	設置/回讀精度	≤±(0.03% + 10mV)≤±(0.30% + 10mA)				≤±(0.03% + 10mV)≤±(0.30% + 10mA)			≤±(0.03% + 10mV)≤±(0.30% + 10mA)		≤±(0.03% + 10mV)≤±(0.30% + 10mA)
DC 負載特性	通道	2		-		2		-	2		1
	顯示功率	50.00W				50.00W			50.00W		100.00W
	顯示電壓	0~33.00V				0~33.00V			0~33.00V		0~33.00V
	顯示電流	0~3.200A				0~3.200A			0~3.200A		0~ 6.200A
	CV 模式范圍	1.500V ~ 33.00V				1.500V ~ 33.00V			1.500V ~ 33.00V		1.500V~33.00V
	分辨率	10mV				10mV			10mV		10mV
	設置精度	≦0.1%+30mV				≦0.1%+30mV			≦0.1%+30mV		≦0.1%+30mV
	回讀精度	≦0.1%+30mV				≦0.1%+30mV			≦0.1%+30mV		≦0.1%+30mV
	CC 模式范圍	0 ~ 3.200A				0 ~ 3.200A			0 ~ 3.200A		0~ 6.200A
	分辨率	1mA				1mA			1mA		1mA
	設置精度	≦0.3%+10mA				≦0.3%+10mA			≦0.3%+10mA		≦0.3%+10mA
	回讀精度	≦0.3%+10mA				≦0.3%+10mA			≦0.3%+10mA		≦0.3%+10mA
	CR 模式范圍	1 ~ 1K ohm				1 ~ 1K ohm			1 ~ 1K ohm		1 ~ 1K ohm
	分辨率	1 ohm				1 ohm			1 ohm		1 ohm
	設置精度	≦0.3%+1 ohm(Voltage≧				≦0.3%+1 ohm(Voltage≧			≦0.3%+1 ohm(Voltage≧		≦0.3%+1 ohm(Voltage≧
	回讀精度	0.1V, and current≧0.1A)				0.1V, and current≧0.1A)			0.1V, and current≧0.1A)		0.1V, and current≧0.1A)
隔離	機架和端子	≥20MΩ (DC 500V)
	機架和 AC電源線	≥30MΩ (DC 500V)
環境條件	操作溫度	0~40℃
	存儲溫度	-10~70℃
	操作濕度	≦80% RH
	存儲濕度	≦70% RH
其他	電源	AC100V/120V/220V±10%; 230V(+10%~-6%); 50/60Hz
	尺寸 & 重量	213(W)x 145(H) x 312(D) mm ; 約7.5kg

點擊下載

標配：

使用手冊X1、電源線X1

測試線GPP-1326:GTL-104Ax1, GTL-105Ax1

GPP-2323:GTL-104Ax2

GPP-3060:GTL-104Ax3

GPP-6030:GTL-104Ax3

GPP-3650:GTL-104Ax3

GPP-3323:GTL-104Ax3

GPP-4323:GTL-104Ax2, GTL-105Ax2

選購：

GTL-246 USB線

GPP-1326 (32V/ 6A) 單通道直流電源

GPP-2323 (32V/3A *2) 雙通道直流電源

GPP-3060 (30V/6A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源

GPP-3650 (36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源

GPP-6030 (60V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源

GPP-3323 (32V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源

GPP-4323 (32V/3A*2; 5V/1A; 15V/1A) 四通道直流電源

GPP-1326（LAN） (32V/ 6A) 單通道直流電源（LAN）

GPP-2323 (LAN)(32V/3A *2) 雙通道直流電源（LAN）

GPP-3060(LAN) (30V/6A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流電源（LAN）

GPP-3650(LAN) (36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源（LAN）

GPP-6030(LAN) (60V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流電源（LAN）

GPP-3323(LAN) (32V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流電源（LAN）

GPP-4323 (LAN)(32V/3A*2; 5V/1A; 15V/1A) 四通道直流電源（LAN）

GPP-1326 (GPIB/LAN)(32V/ 6A) 單通道直流電源(GPIB/LAN)

GPP-2323 (GPIB/LAN)(32V/3A *2) 雙通道直流電源(GPIB/LAN)

GPP-3060 (GPIB/LAN)(30V/6A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流電源(GPIB/LAN)

GPP-3650 (GPIB/LAN)(36V/5A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流電源(GPIB/LAN)

GPP-6030 (GPIB/LAN)(60V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流電源(GPIB/LAN)

GPP-3323 (GPIB/LAN)(32V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流電源(GPIB/LAN)
GPP-4323 (GPIB/LAN) (32V/3A*2; 5V/1A; 15V/1A) 四通道直流電源(GPIB/LAN)
