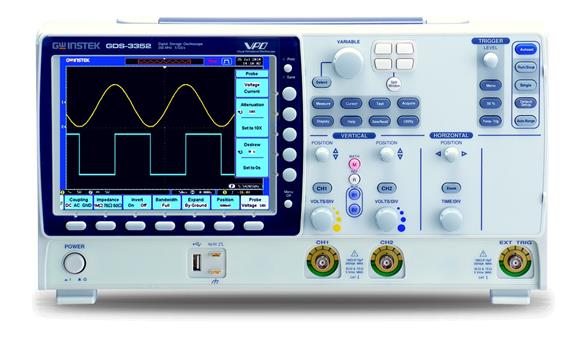

GDS-3000系列(GDS-3152,GDS-3154,GDS-3252,GDS-3254,GDS-3352,GDS-3354,GDS-3502,GDS-3504)

帶寬150/250/350/500MHz，提供2/4輸入通道
雙取樣模式: 最高5GSa/s實時取樣率及100GSa/s等效取樣率
強大的VPO訊號處理技術，快速洞察異常訊號
8" 800*600高分辨率大尺寸畫面, 能舒適的檢視復雜訊號的細節
獨特的分割窗口功能，能同時獨立觸發及獨立顯示四個信道的波形訊號
彈性的GW App應用軟件平臺, 軟件擴充/ 升級更容易
可選擇50Ω/75Ω/1MΩ三種不同的輸入阻抗
可選配功率量測軟件以進行電源質量測試與分析
可選配串行總線的觸發、譯碼功能.軟件可支持I2C, SPI以及UART

產品敘述產品規格配件訂購信息下載

GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信號處理技術以高速波型更新率以及多層次余輝顯示來提高波型顯示能力的效能。

GDS - 3000系列的設計采用了高速FPGA并列處理模式，取代了傳統的微處理器架構，大大地提高數據處理速度及波形的獲取速率，VPO技術使GDS-3000系列能對于測試訊號所發生的頻率度能以類似模擬示波器的多層次余輝來表示。由于ＶＰＯ技術示波器對于所顯示的訊號皆包含振幅，時間和訊號強度之三維波形數據來顯示每個波點，相較于一般傳統的數字儲存示波器， GDS-3000提供了眾多的有用的信息于畫面上。高速波形擷取技術，可以對快速的事件如視頻，抖動，噪聲和矮波信號作更精確的分析。

GDS - 3000系列具有高速的5GSa / s實時取樣率以及100 GSa/s的高速等效時間取樣率對于重復性的的訊號進行更精密的波型重建，為市場提供經濟的波形測試的解決方案。高速信號采集能力偕同VPO信號擷取技術，讓GDS- 3000系列成為非常適合觀測如視頻，偶發信號和浪涌事件…瞬間事件。憑借著GDS-3000系列強大的技術為后盾，讓你在每一次復雜信號的擷取過程中都有著充分的信心。

GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信號處理技術以高速波型更新率以及多層次余暉顯示來提高波型顯示能力的效能。GDS - 3000系列的設計采用了高速FPGA并列處理模式，取代了傳統的微處理器架構，大大地提高數據處理速度及波形的獲取速率，VPO技術使GDS - 3000系列能對于測試訊號所發生的頻率度能以類似模擬示波器的多層次余暉來表示。由于ＶＰＯ技術示波器對于所顯示的訊號皆包含振幅，時間和訊號強度之3維波形數據來顯示每個波點，相較于一般傳統的數字儲存示波器，GDS-3000提供了更多的有用的信息于畫面上。高速波形擷取技術，可以對快速的事件如視頻，抖動，噪聲和矮波信號作更精確的分析

GDS-3000系列除了配備被動探棒之外，您也可選配差動探棒或是電流探棒來進行額外的測試應用。三個25MHz，50MHz以及100MHz差動探棒，和兩個全新的50MHz/30A與100MHz/30A電流探棒，搭配GDS-3000以提供整體解決方案以符合各式電源測試應用的需求。

GDS-3000系列VPO數字存儲示波器和泰克的TDS-3000的對比http://v.youku.com/v_show/id_XMjQzNzI0NjY4.html?spm=a2hzp.8253869.0.0

GDS-3000系列VPO數字存儲示波器特有的視窗分割功能 http://v.youku.com/v_show/id_XMjQzNzI1MDYw.html?spm=a2hzp.8253869.0.0

GDS-3000系列VPO數字存儲示波器簡介 http://v.youku.com/v_show/id_XMjQzNjc5MzU2.html?spm=a2hzp.8253869.0.0

GDS-3000系列VPO數字存儲示波器VPO技術簡介 http://v.youku.com/v_show/id_XMjQzNzExMDEy.html?spm=a2hzp.8253869.0.0

固緯數字示波器產品分享https://v.youku.com/v_show/id_XNDYxNDE4NDgzNg==.html

快速選型

型號	帶寬	采樣率	存儲深度	通道數	標配接口
GDS-3152	150MHz	2.5GSa/s	每通道25K	2	USB/LAN/RS232,GPIB選配
GDS-3154	150MHz	5GSa/s	每通道25K	4	USB/LAN/RS232,GPIB選配
GDS-3252	250MHz	2.5GSa/s	每通道25K	2	USB/LAN/RS232,GPIB選配
GDS-3254	250MHz	5GSa/s	每通道25K	4	USB/LAN/RS232,GPIB選配
GDS-3352	350MHz	5GSa/s	每通道25K	2	USB/LAN/RS232,GPIB選配
GDS-3354	350MHz	5GSa/s	每通道25K	4	USB/LAN/RS232,GPIB選配
GDS-3502	500MHz	4GSa/s	每通道25K	2	USB/LAN/RS232,GPIB選配
GDS-3504	500MHz	4GSa/s	每通道25K	4	USB/LAN/RS232,GPIB選配

詳細規格
	GDS- 3152	GDS- 3154	GDS- 3252	GDS -3254	GDS- 3352	GDS- 3354	GDS- 3502	GDS- 3504
垂直系統
輸入通道	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT
帶寬	DC~150MHz(-3dB)		DC~250MHz(-3dB)		DC~350MHz(-3dB)		DC~500MHz(-3dB)
上升時間	2.3ns		1.4ns		1ns		700ps
垂直分辨率	8 bit
垂直分辨率(1MΩ)	2mV ~ 5V/div
垂直分辨率50/75Ω	2mV ~ 1V/div
輸入耦合	AC, DC, GND
輸入的阻抗	1MΩ / / 15pF
直流增益精確度	±（3%X \|Reading\| + 0.1div+ 1mV)
極性	正向,反向
最大輸入阻抗(1MΩ)	300V (DC+AC peak), CAT I
最大輸入電壓(75/ 50Ω)	5 Vrms，CAT I
偏移范圍	2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V
帶寬限制	20 MHz		20/100MHz		20/100/200MHz		20/100/200/350MHz
波形信號處理	加、減、乘、除、 FFT、 FFTrms
觸發系統
來源	雙通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext
觸發模式	自動模式（提供滾動模式可測量100 ms/div或更慢的訊號）、一般模式、單次模式
觸發類型	邊緣，脈波寬度，視頻，矮波，上升和下降、事件延遲，（1 ~ 65, 535 events) ，時間延遲(10nS~10S) I2C, SPI, UART(選購)
觸發延遲范圍	10ns ~ 10 S
耦合選項	AC, DC, LF rej, HF rej, Noise rej
靈敏度	DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV
外部觸發
范圍	±15V
靈敏度	DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 約 150mV;250 MHz ~ 350 MHz 約 150mV；350 MHz ~ 500 MHz 約 200mV
輸入阻抗	1MΩ±3%，~ 16pF
水平系統
范圍	1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div
前置觸發	最大每格 10div
后置觸發	1000div
精確度	精確度± 20 ppm , ≧1 ms 時間間隔
信號擷取系統
實時采樣率	2.5GSa /s	5GSa/s	2.5GSa/s	5GSa/s	5GSa/s	5GSa/s	4GSa/s	4GSa/s
等效取樣率	最高100GSa/s
記錄長度	25 k 點
擷取模式	一般，平均，峰值偵測，高分辨率，單次；一般：擷取的樣本值；平均：從2到 256 波形平均；峰值檢測：以2ns的窄頻掃描速度擷取突波；高分辨率：實時波匣形平均可減少隨機噪聲并增加垂直分辨率
X-Y 模式
X 軸輸入	通道 1 ；通道 3
Y 軸輸入	通道 2 ；通道4
相位移	100 kHz時 ± 3 °
光標和測量系統
游標	可擷取振幅參數、時間參數并可限定范圍
自動測量	28組：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8種延遲量測功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF)
游標測量	電壓差(?V) 時間差(?T)
自動計數	6位數計頻器，范圍從 2 Hz到額定頻率
功率測量（選配）
電源質量量測	VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，實功率、視在功率、虛功率、功率因素、相角。
諧波量測	Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS
漣波量測	Vripple Iripple
涌浪電流	第一高峰，第二個高峰
控制板功能
Autoset	單按鈕、自動安裝程序，所有的垂直、水平的管道和觸發系統，撤銷 autoset
自動范圍	允許使用者從測試點快速移動，而無需重置為每個測試點的示波器測試點
保存設置	20組
保存波形	24 組
顯示系統
TFT 液晶屏	8"TFT 液晶屏 SVGA 彩色顯示器（LED 背光）
顯示分辨率	垂直 800 ×水平 600 （SVGA）
插值	Sin(x)/x and equivalent time sampling
波形顯示	點，向量，變數的持久性，無窮的持久性
顯示網格	8 x 10 divisions
顯示亮度	可調

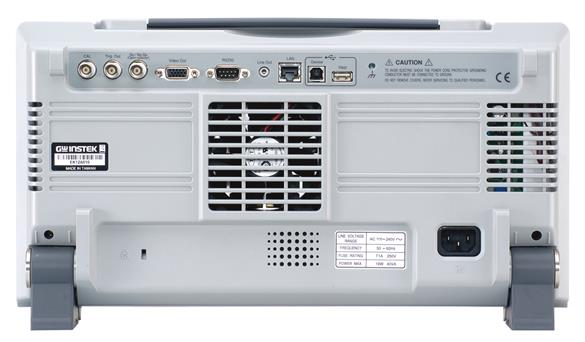

界面
Rs-232 C 埠	DB-9port
USB 埠	2 set USB 2.0 高速主機端口；1set USB 2.0 高速設備埠
以太網	RJ-45 port, 10/100Mbps
VGAVideoPort	DB-15port, SVGA monitor output
線路輸出	3.5mm 立體聲輸出接口/ Go/NoGo 音頻報警輸出
GPIB(Optional)	USB GPIB 接口轉換器
Go/NoGo BNC	最大的 5V /10mA TTL 開路輸出
Kensington樣式鎖	后面板安全鎖插槽連接到標準的Kensington樣式鎖
電源
電壓范圍	AC 100V ～ 240V，48 Hz ~ 63 Hz，自動選擇
其他
多語言菜單	可用
聯機幫助	可用
時鐘	時間和數據，提供用于保存數據的數據/時間
尺寸和重量	400(W) x 200(H) x 130(D)，大約 4 公斤。

點擊下載

使用手冊一本，電源線一條
GTP-151R: 150MHz(10:1) 被動探棒，用于GDS-3152/ 3154 (每通道一條)
GTP-251R: 250MHz(10:1) 被動探棒，用于GDS-3252/ 3254 (每通道一條)
GTP-351R: 350MHz(10:1) 被動探棒，用于GDS-3352/ 3354 (每通道一條)
GTP-501R: 500MHz(10:1) 被動探棒，用于GDS-3502/ 3504 (每通道一條)

選購配件
GTC-001 設備車，450(W) x 430(D)mm (120V 輸入插座)
GTC-002 設備車，330(W) x 430(D)mm (120V 輸入插座)
GTL-110 測試導線，BNC至BNC接頭導線
GTL-232 RS-232C纜線，9-pin母接口對9-pin母接口，Null Modem for computer
GTL-242 USB 1.1纜線，A-B 型，4P，1800mm

差分探棒
GDP-025: 25MHz 高電壓差分探棒
GDP-050: 50MHz 高電壓差分探棒
GDP-100: 100MHz 高電壓差分探棒

電流探棒
GCP-530: 50MHz/ 30A 電流探棒
GCP-1030: 100MHz/ 30A 電流探棒
GCP-206P: 電源供應器以支持電流探棒 (2個輸入通道)
GCP-425P: 電源供應器以支持電流探棒 (4個輸入通道)

GDS-3152 150MHz，2通道，彩色 LCD顯示數字儲存示波器
GDS-3154 150MHz，4通道，彩色 LCD顯示數字儲存示波器
GDS-3252 250MHz，2通道，彩色 LCD顯示數字儲存示波器
GDS-3254 250MHz，4通道，彩色 LCD顯示數字儲存示波器
GDS-3352 350MHz，2通道，彩色 LCD顯示數字儲存示波器
GDS-3354 350MHz，4通道，彩色 LCD顯示數字儲存示波器
GDS-3502 500MHz，2通道，彩色 LCD顯示數字儲存示波器
GDS-3504 500MHz，4通道，彩色 LCD顯示數字儲存示波器

選購
GUG-001 GPIB至USB轉接器
DS3-SBD 串行總線量測軟件: I2C / SPI/ UART (只適合4通道機型)
DS3-PWR 功率量測軟件: 電源質量量測/ 諧波量測/ 漣波量測 (In-rush current)

點擊購買

GDS-3000彩頁資料

中文彩頁資料（GDS-3000系列）

GDS-3000彩頁資料中文彩頁資料（GDS-3000系列） 8.16M 下載

GDS-3000中文操作手冊

GDS-3000中文操作手冊 GDS-3000中文操作手冊 6.86M 下載

英文操作手冊（GDS-30...

GDS-3000系列英文操作手冊

英文操作手冊（GDS-3000系列） GDS-3000系列英文操作手冊 3.98M 下載

GDS-3000編程指令手冊

GDS-3000編程指令手冊（英文)

GDS-3000編程指令手冊 GDS-3000編程指令手冊（英文) 1.89M 下載

電源分析軟件使用手冊

GDS-3000電源分析軟件使用手冊

電源分析軟件使用手冊 GDS-3000電源分析軟件使用手冊 1.04M 下載

串行總線分析軟件使用...

GDS-3000串行總線分析軟件使用手冊

串行總線分析軟件使用手冊 GDS-3000串行總線分析軟件使用手冊 1.10M 下載

GUG-001(GPIB至USB轉...

GUG-001(GPIB至USB轉換器)使用手冊(英文）

GUG-001(GPIB至USB轉換器)使用手冊 GUG-001(GPIB至USB轉換器)使用手冊(英文） 0.36M 下載

LabView驅動程序

GDS-3000 Driver(Labview 2009)

LabView驅動程序 GDS-3000 Driver(Labview 2009) 1.00M 下載

LabVIEW驅動程式

GDS-3000 LabVIEW Driver for 8.X, 7.X series.

LabVIEW驅動程式 GDS-3000 LabVIEW Driver for 8.X, 7.X series. 0.85M 下載

LabVIEW驅動程式

GDS-3000 LabVIEW Driver 9.0.

LabVIEW驅動程式 GDS-3000 LabVIEW Driver 9.0. 0.98M 下載

USB driver

GDS-3000 USB driver

USB driver GDS-3000 USB driver 0.01M 下載

FreeWave示波器電腦控...

FreeWave示波器電腦控制軟件（V3.23版，含安裝文件與使用手冊）

FreeWave示波器電腦控制軟件 FreeWave示波器電腦控制軟件（V3.23版，含安裝文件與使用手冊） 22.13M 下載

GDS-3000系列500M升級...

V1.18(500M升級版本)

GDS-3000系列500M升級版本 V1.18(500M升級版本) 19.89M 下載
